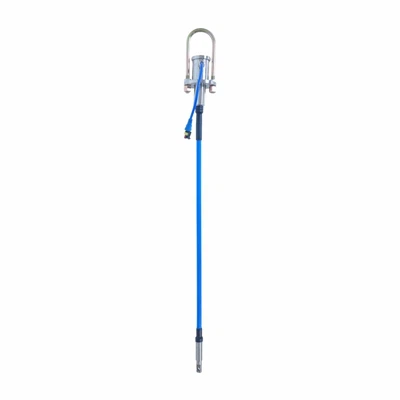

Konstruktion von Temperaturerfassungskabeln
Temperaturerfassungskabel sind integrale Komponenten in Temperaturüberwachungssystemen, insbesondere in Branchen und Umgebungen, in denen eine genaue Temperaturmessung von entscheidender Bedeutung ist. Diese Kabel sind besonders wichtig in Umgebungen mit harten Bedingungen wie Getreidesilos, Kühlanlagen, industriellen Produktionslinien und vielem mehr. In diesen Umgebungen müssen Temperaturensenserkabel nicht nur eine stabile Signalübertragung liefern, sondern auch langlebig genug sein, um Temperaturschwankungen, Luftfeuchtigkeit, mechanische Auswirkungen und elektromagnetische Interferenzen zu widerstehen. Dieser Artikel befasst sich mit der Konstruktion von Temperaturerfassungskabeln und bietet eine detaillierte Aufschlüsselung jedes Teils des Kabels, seiner Funktion und der verwendeten Materialien.
1. Leitermaterial: Das Herz der Signalübertragung
Der Leiter ist die Kernkomponente jedes Kabels und verantwortlich für die Übertragung des elektrischen Signals vom Temperatursensor auf das Überwachungssystem. In Temperaturensensungskabeln muss der Leiter mit Sorgfalt ausgewählt werden, um einen niedrigen Widerstand, eine hohe Haltbarkeit und eine effektive Signalübertragung zu gewährleisten.
Kupferleiter: Kupfer ist aufgrund seiner hervorragenden elektrischen Leitfähigkeit das am häufigsten verwendete Material für Temperaturenserfassungskabelleiter. Kupfer weist einen niedrigen elektrischen Widerstand auf, wodurch Signale mit minimalem Verlust reisen können, um genaue und stabile Temperaturwerte zu gewährleisten. Es ist auch relativ kostengünstig und einfach zu arbeiten. Obwohl Kupfer für die meisten Anwendungen hervorragend ist, ist es jedoch anfällig für Korrosion, insbesondere in harten Umgebungen und kann in hohen Temperaturen oder chemisch aggressiven Umgebungen ohne zusätzlichen Schutz möglicherweise nicht gut abschneiden.
Silberverlagte Kupferleiter: Silber-plattierte Kupferleiter sind eine Verbesserung von Kupferkabeln. Die Silberbeschichtung hilft, den Widerstand des Leiters gegen Korrosion, Oxidation und Signalschwächung zu erhöhen. Silber hat eine bessere elektrische Leitfähigkeit als Kupfer, was bedeutet, dass Silberleiter ideal für hochpräzise Anwendungen sind, bei denen die Signalintegrität von größter Bedeutung ist. Diese Leiter werden häufig in Umgebungen mit extremen Temperaturen oder in hohen Frequenzsignalen verwendet.
Edelstahlleiter: In Umgebungen, in denen Korrosionswiderstand und mechanische Festigkeit von größter Bedeutung sind, wird Edelstahl als Leitermaterial verwendet. Edelstahl hat eine hohe Zugfestigkeit und ist resistent gegen Rost und Korrosion. Damit ist er für die Verwendung in Umgebungen wie Chemiepflanzen, Meeresumgebungen und großen Lagereinrichtungen wie Getreidesilos geeignet. Edelstahl hat jedoch einen höheren elektrischen Widerstand im Vergleich zu Kupfer und Silber, was die Signalübertragung über große Entfernungen beeinflussen kann.
2. Isolationsschicht: Schutz der Leiter und Gewährleistung der Sicherheit
Die Isolationsschicht ist wichtig, um elektrische Shorts zu verhindern und sicherzustellen, dass die Leiter voneinander und von externen Elementen isoliert bleiben. Es hilft auch, den Leiter vor der Umgebung zu schützen. Die Wahl des Isolationsmaterials wird durch den Betriebstemperaturbereich, die mechanischen Belastungen und die Exposition gegenüber Chemikalien oder harten Umgebungsbedingungen beeinflusst. Gemeinsame Isolationsmaterialien umfassen:
PVC -Isolierung (Polyvinylchlorid): PVC ist ein häufig verwendetes Material für die Isolierung in Temperaturerfassungskabeln aufgrund seiner geringen Kosten und der einfachen Herstellung. Es bietet eine gute mechanische Festigkeit und bietet grundlegenden Schutz vor Chemikalien, Wasser und Abrieb. Die PVC-Isolierung ist jedoch in ihrem Temperaturbeständigkeit begrenzt und kann in Hochtemperaturumgebungen (über 70 Grad) abgebaut werden. Daher wird es hauptsächlich in weniger anspruchsvollen Anwendungen verwendet, wie z. B. in Innenumgebungen oder in denen die Temperaturen nicht extrem sind.
Isolierung von Teflon (PTFE - Polytetrafluorethylen): Teflon ist ein leistungsstarkes Material, das eine hervorragende Beständigkeit gegen hohe Temperaturen (bis 260 Grad), Chemikalien und elektrische Abbau bietet. Es wird häufig in Situationen verwendet, in denen die Temperatur stark schwankt oder in denen das Kabel harte Chemikalien oder Öle ausgesetzt ist. Die niedrigen Reibungseigenschaften von Teflon machen es auch resistent gegen Verschleiß, um die Langlebigkeit des Kabels auch in abrasiven Umgebungen zu gewährleisten. Dieses Material ist ideal für hochpräzise Anwendungen wie Labors, Industriemaschinen und Außensensoren.
Silikongummiisolierung: Silikonkautschuk ist ein ausgezeichnetes Material für Anwendungen, die sowohl Flexibilität als auch Hochtemperaturfestigkeit erfordern. Es kann den Temperaturen von -60 bis 250 Grad standhalten, wodurch es für Umgebungen mit schwankenden oder hohen Temperaturen geeignet ist. Darüber hinaus ist Silikonkautschuk hoch flexibel, was es ideal für Kabel macht, die sich in engen Räumen biegen und biegen müssen. Es hat auch einen hervorragenden Widerstand gegen UV-Strahlen, Ozon und Altern, was es zu einer zuverlässigen Wahl für Outdoor- oder Langzeitinstallationen macht.
3. Abschirmschicht: Verhinderung elektromagnetischer Störungen
Elektromagnetische Interferenzen (EMI) können die Genauigkeit und Zuverlässigkeit von Temperaturmessungen erheblich beeinflussen, insbesondere in Umgebungen mit elektrischen Maschinen oder Hochspannungsgeräten. Um die Auswirkungen von EMI zu minimieren, sind viele Temperaturenserfassungskabel mit einer Abschirmschicht ausgestattet. Die Abschirmschicht verhindert, dass die externe elektromagnetische Strahlung das durch die Leiter übertragene Signal beeinträchtigt.
Kupfergeflecht -Abschirmung: Kupfergeflecht ist eine übliche Methode, die zur Abschirmungskabel verwendet wird. Es geht darum, dünne Kupferdrähte in ein Netz zu flechten, das dann über die Isolationsschicht aufgetragen wird. Das Kupfergeflecht bietet nicht nur eine hervorragende Abschirmung gegen EMI, sondern bietet auch einen mechanischen Schutz gegen Abrieb und physische Schäden. Es wird üblicherweise in Umgebungen mit mäßigen elektromagnetischen Interferenzen verwendet.
Aluminiumfolienschutz: Aluminiumfolie ist ein weiteres Material, das zur Abschirmung verwendet wird, häufig in Kombination mit Kupfergeflecht. Die Folienschicht ist dünn und dicht um das Kabel gewickelt und bietet eine überlegene Abschirmung gegen Hochfrequenzstörungen. Es ist wirksam bei der Verhinderung des durch EMI verursachten Signalabbaus und ist besonders in hochpräzisen Anwendungen nützlich, die eine stabile Signalübertragung über große Entfernungen erfordern.
Gepanzerte Abschirmung: In Situationen, in denen Kabel extremen mechanischen Spannungen (z. B. in der industriellen Umgebung mit hohem Leistungsumgebungen) ausgesetzt sind, wird eine zusätzliche gepanzerte Abschirmung verwendet. Diese Abschirmung besteht aus Stahl oder Kupferdrähten, die um das Kabel gewickelt wurden, um sowohl EMI -Schutz als auch mechanische Verstärkung zu bieten. Gepanzerte Kabel sind sehr langlebig und resistent gegen Schäden durch Auswirkungen, Kürzungen und Abrasionen, wodurch sie ideal für die Verwendung in schwierigen industriellen Umgebungen sind.
4. Äußere Jacke: Schutz vor externen Elementen
Der äußere Mantel ist die endgültige Schutzschicht eines Temperatursengerkabels. Es wurde entwickelt, um das Kabel vor externen Elementen zu schützen, einschließlich Feuchtigkeit, Chemikalien und physikalischer Schädigung. Das für den äußeren Mantel ausgewählte Material hängt von den spezifischen Umgebungsbedingungen ab, unter denen das Kabel verwendet wird.
PVC Outer Jacke: PVC wird üblicherweise für den äußeren Mantel von Temperaturerfassungskabeln verwendet und bietet grundlegenden Schutz vor physikalischen Schäden, Chemikalien und Feuchtigkeit. Es ist eine erschwingliche Option und wird in Anwendungen, bei denen das Kabel milde Umgebungsbedingungen ausgesetzt ist, häufig eingesetzt. PVC ist jedoch nicht ideal für Hochtemperatur- oder Hochdruckanwendungen, da es sich im Laufe der Zeit verschlechtern kann.
Außenmantel Polyethylen (PE): Polyethylen ist ein robusteres Material als PVC und bietet eine bessere Resistenz gegen UV -Strahlen, Feuchtigkeit und Chemikalien. Es wird häufig für Installationen im Freien verwendet, bei denen das Kabel direkten Sonnenlicht oder schwankenden Wetterbedingungen ausgesetzt ist. Die überlegene Verwitterung und Umweltbeständigkeit von PE machen es zu einer beliebten Wahl für langfristige Installationen unter harten Bedingungen.
Fluoropolymer Außenmantel: Jacken auf Fluoropolymerbasis wie PTFE oder FEP sind sehr resistent gegen hohe Temperaturen, Chemikalien und mechanische Verschleiß. Diese Materialien können extremen Temperaturen und korrosiven Umgebungen standhalten, wodurch sie für die Verwendung in chemischen Anlagen, Hochtemperaturanwendungen und anderen anspruchsvollen Umgebungen geeignet sind. Fluoropolymerjacken eignen sich ideal für Anwendungen, die das höchste Haltbarkeit und Schutz erfordern.
5. Verstärkungsschicht: Verbesserung der Haltbarkeit
In einigen Umgebungen werden Temperaturensenserkabel mechanischer Spannung wie Spannung, Abrieb oder Auswirkungen ausgesetzt. Um die mechanische Festigkeit des Kabels zu erhöhen und Schäden zu vermeiden, werden Verstärkungsschichten hinzugefügt.
Stahldrahtverstärkung: Stahldrahtverstärkung wird üblicherweise für Kabel verwendet, die hohen Zugkräften oder mechanischen Schäden standhalten müssen. Die Stahldrähte sind heftig um das Kabel gewickelt und bieten Festigkeit und Schutz gegen das Ziehen, Zerkleinern oder Schnittkräfte. Stahlverstärkte Kabel werden häufig in hochrangigen industriellen Anwendungen oder bei der Installation des Kabels in Hochstressgebieten verwendet.
Glasfaserverstärkung: Glasfaser wird manchmal als Verstärkungsmaterial für Kabel verwendet, die hohen Temperaturen oder mechanischen Spannungen standhalten müssen. Es ist ein leichtes, nicht leitendes Material, das eine zusätzliche Festigkeit liefert, ohne das Gewicht des Kabels erheblich zu erhöhen. Die Glasfaserverstärkung ist besonders nützlich in Hochtemperaturumgebungen, in denen andere Materialien sich verschlechtern können.
6. Anschlüsse und Terminierungsmethoden
Die Anschlüsse und Anschlüsse an den Enden des Temperaturerfassungskabels spielen eine entscheidende Rolle bei der Gewährleistung einer zuverlässigen Signalübertragung. Die Verbindung zwischen Kabel und Sensor muss sicher und stabil sein, um Signalverlust oder Fehler zu verhindern.
Gewindeanschlüsse: Gewindeanschlüsse bieten eine sichere und robuste Verbindung zwischen dem Temperaturerfassungskabel und dem Sensor. Diese Anschlüsse werden häufig in industriellen Umgebungen verwendet, in denen ein hoher mechanischer Spannung erwartet wird. Die Gewindeverbindung stellt sicher, dass das Kabel fest am Sensor angeschlossen bleibt und das Risiko eines Verbindungsfehlers verringert.
Schweißverbinder: Schweißverbinder werden in hochpräzisen Anwendungen verwendet, bei denen eine dauerhafte und stabile Verbindung erforderlich ist. Diese Art der Verbindung ist in Umgebungen häufig vorkommt, in denen das Kabel nicht häufig getrennt werden muss. Der Schweißprozess erzeugt eine starke Bindung, die den Signalverlust minimiert und eine zuverlässige elektrische Verbindung gewährleistet.
Plug-in-Anschlüsse: Plug-in-Anschlüsse ermöglichen eine einfache Installation und den Austausch von Temperatursensoren. Diese Anschlüsse werden häufig in Situationen verwendet, in denen Sensoren häufig ausgetauscht werden müssen. Das Plug-In-Design bietet Komfort und Flexibilität und gewährleistet dennoch eine zuverlässige Signalübertragung.
Abschluss
Die Temperaturerfassungskabel sind für eine genaue Temperaturmessung in verschiedenen Industrie- und Umwelteinstellungen von wesentlicher Bedeutung. Ihre Konstruktion beinhaltet mehrere Schichten, die jeweils eine entscheidende Rolle bei der Gewährleistung der Signalintegrität, des mechanischen Schutzes und des Widerstands gegen Umweltprobleme spielen. Von der Wahl des Leitermaterials bis zur Isolierung, der Abschirmung, der Außenmantel und der Verstärkungsschichten muss jedes Element sorgfältig ausgewählt werden, um den spezifischen Anforderungen der Anwendung zu erfüllen. Durch das Verständnis des Aufbaus von Temperaturerfassungskabeln können Ingenieure und Techniker sicherstellen, dass sie das richtige Kabel für ihre spezifischen Bedürfnisse auswählen, um eine langfristige Zuverlässigkeit zu gewährleisten
